PROVE DI CARICO SU PIASTRA: METODOLOGIA DI INDAGINE

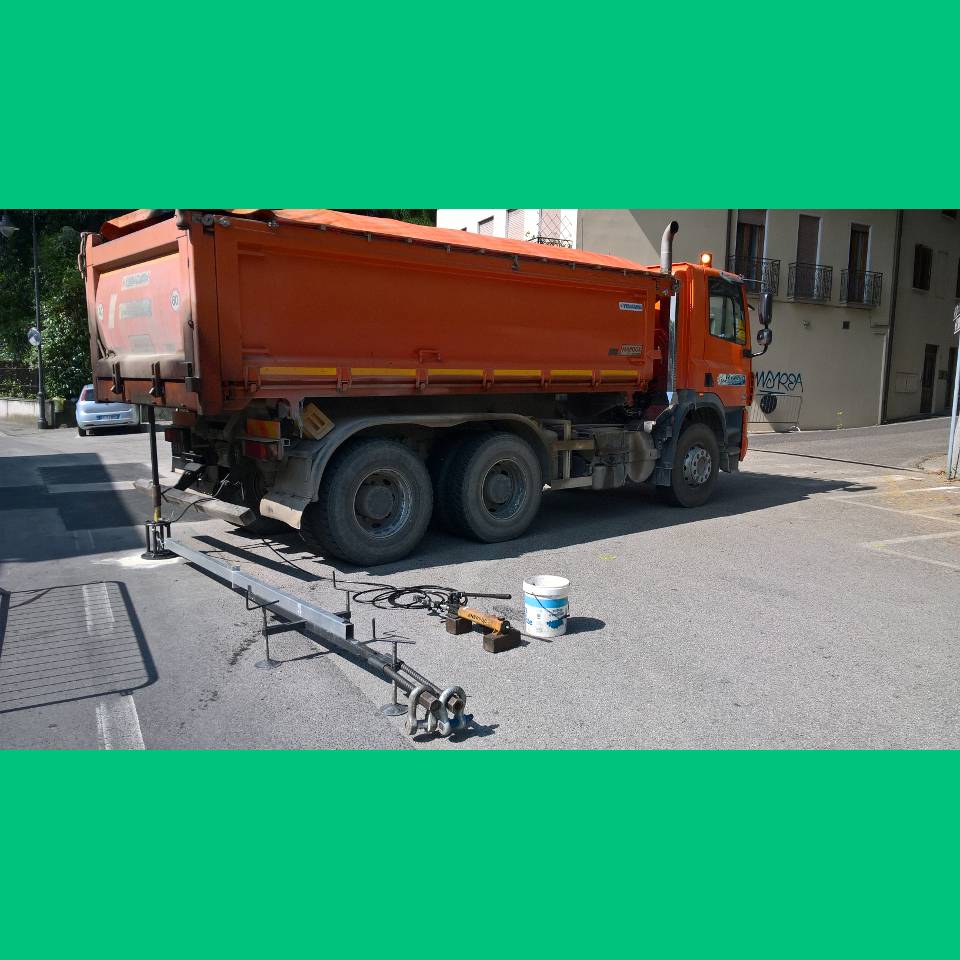

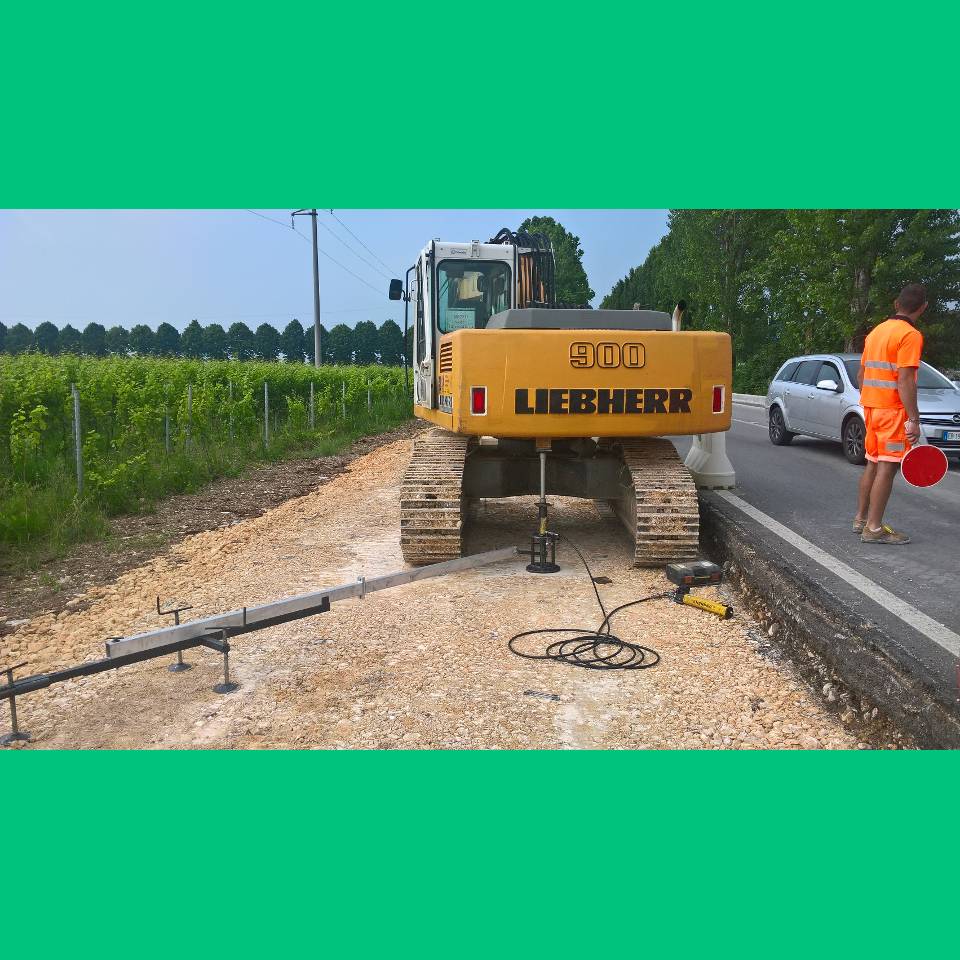

La prova di carico su piastra è una tecnica di indagine non distruttiva che consente di determinare le proprietà di resistenza e il cedimento verticale di una determinata massa di terreno in sito. La resistenza viene valutata caricando il terreno con una piastra rigida circolare di diametro pari a 300 mm, e registrando, in un solo ciclo, sia il carico indotto che il corrispondente cedimento.La capacità portante del terreno, convenzionalmente, è data dal modulo di deformazione Md, detto Modulo di Young o Modulo Svizzero, che indica la compattezza dello strato oggetto di indagine.

 Md= ∆p/∆s * D

dove ∆p (in N/mm2) è l’incremento della pressione indotto da una piastra circolare di diametro pari a 300 mm, ∆s (in mm) è il corrispondente incremento di cedimento della superficie caricata, D è il diametro della piastra (equivalente a 300 mm). Con il secondo ciclo di carico è possibile ricavare l’Indice di Costipamento del terreno oggetto di indagine.Le prove di carico su piastra vanno eseguite su una superficie accuratamente livellata, e sono applicabili a tutti i tipi di terreni, di rocce e di riporti, ad eccezione dei terreni coesivi molto soffici. Oltre alla capacità portante è possibile calcolare anche il modulo di reazione K del terreno, detto anche Modulo di Winkler, schematizzando il terreno come un mezzo elastico in cui i cedimenti dipendono esclusivamente dal carico applicato. In questo caso si utilizza una piastra rigida circolare da 760 mm di diametro, dal momento che studi sperimentali hanno constatato che i cedimenti del piano di sottofondo, a parità di pressione, divengono indipendenti dal diametro della piastra quando questa supera i 760 mm. Il parametro K è dato da:

K=0,7/∆s

Dove ∆s è l’incremento corrispondente a due step di carico espressi in mm.

Applicazioni

Valutazione della portata dei terreni di sottofondo, dello strato di fondazione e dello strato di base delle pavimentazioni.

Strumentazione

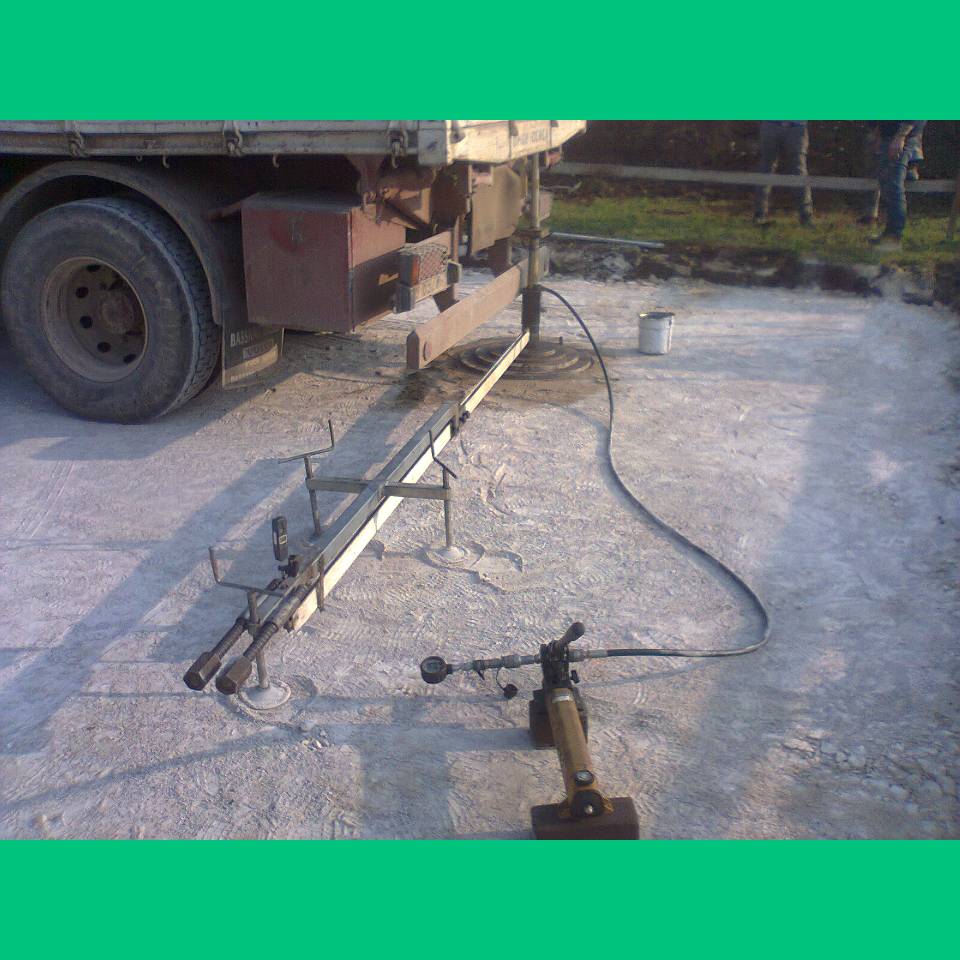

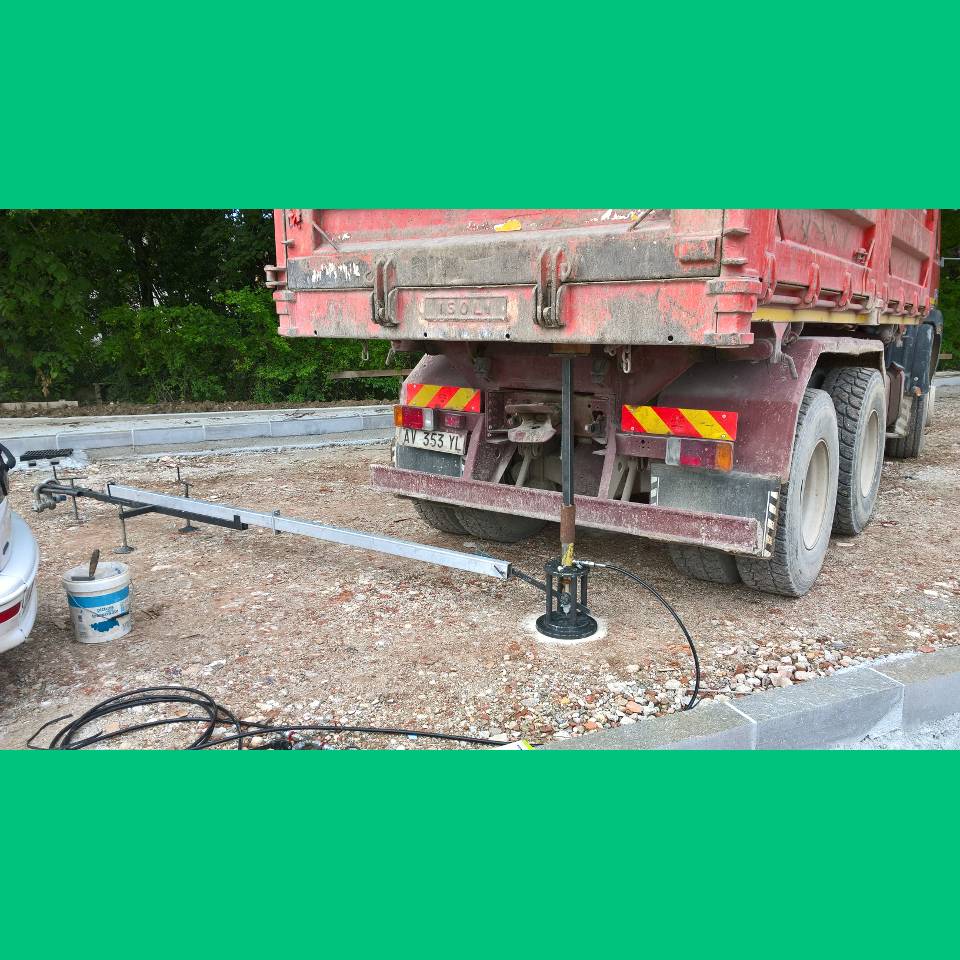

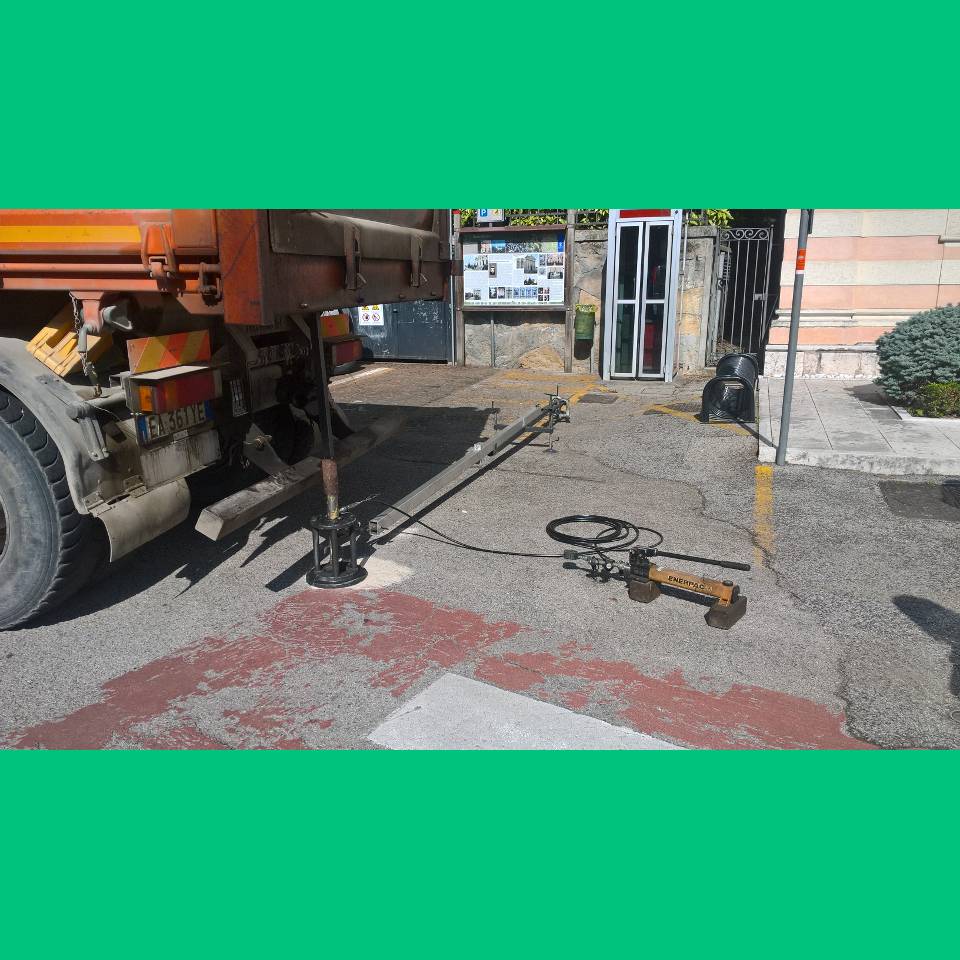

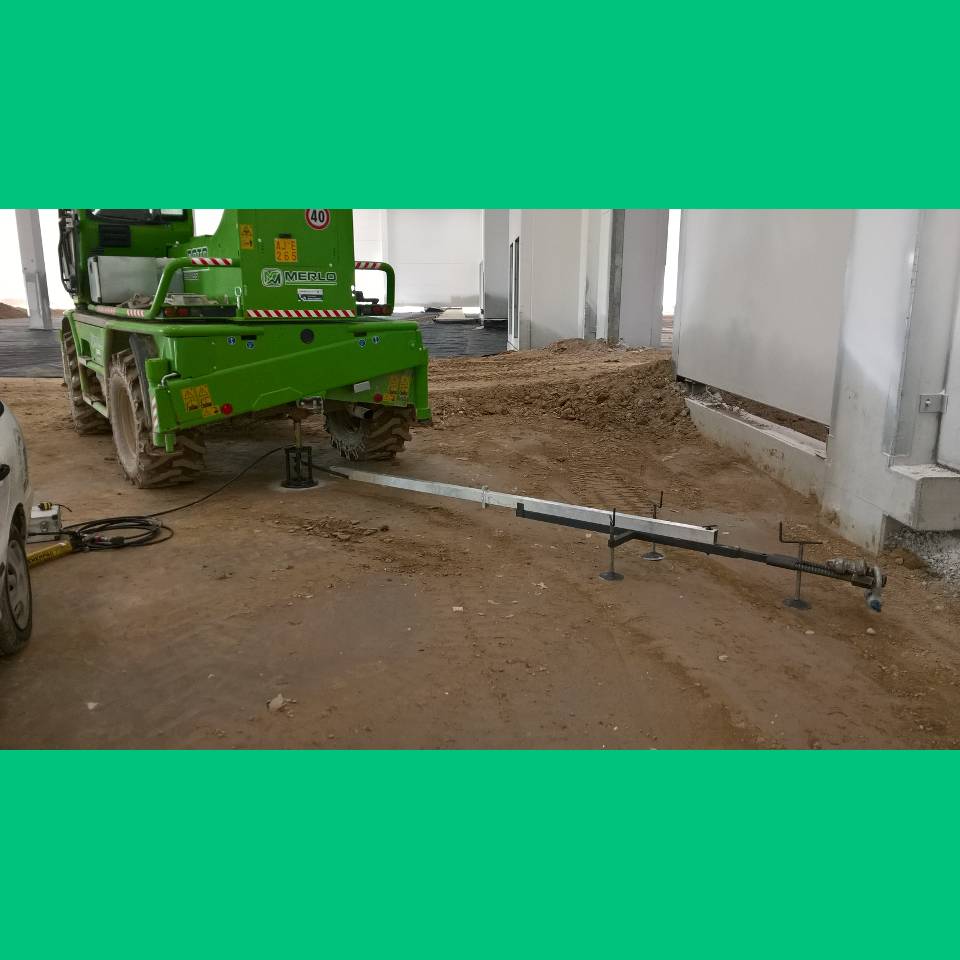

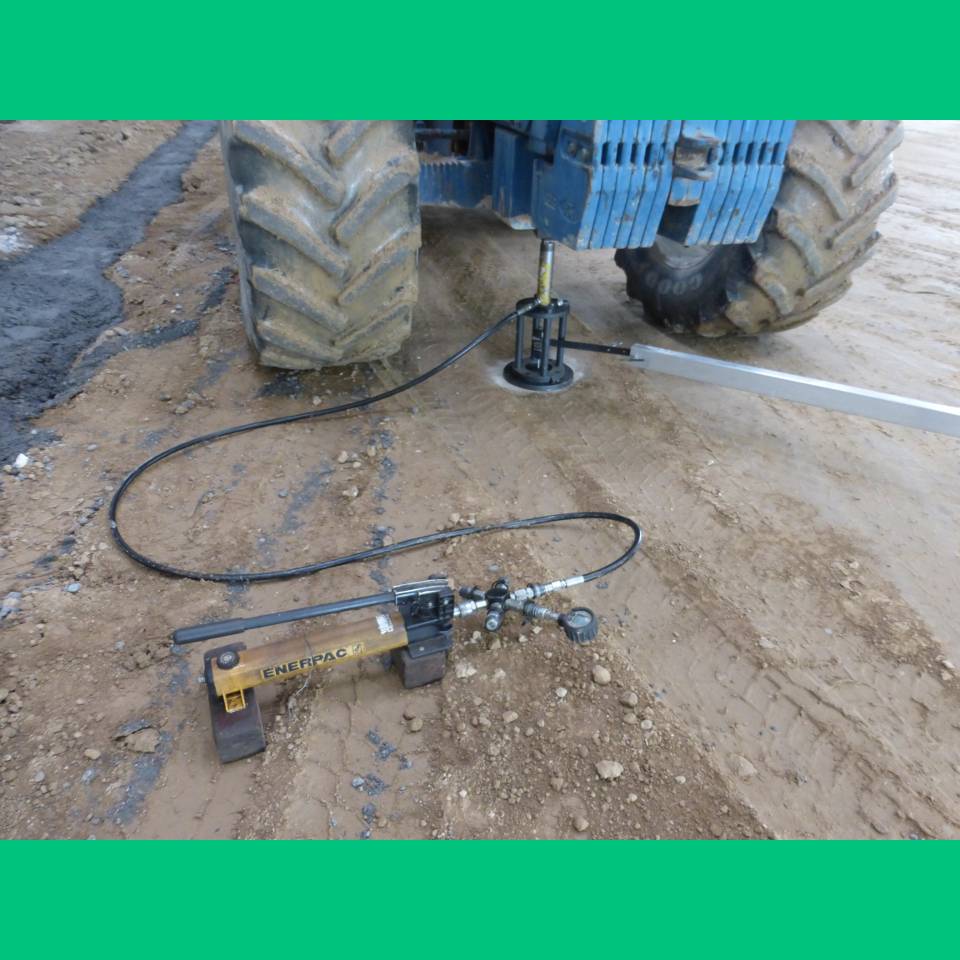

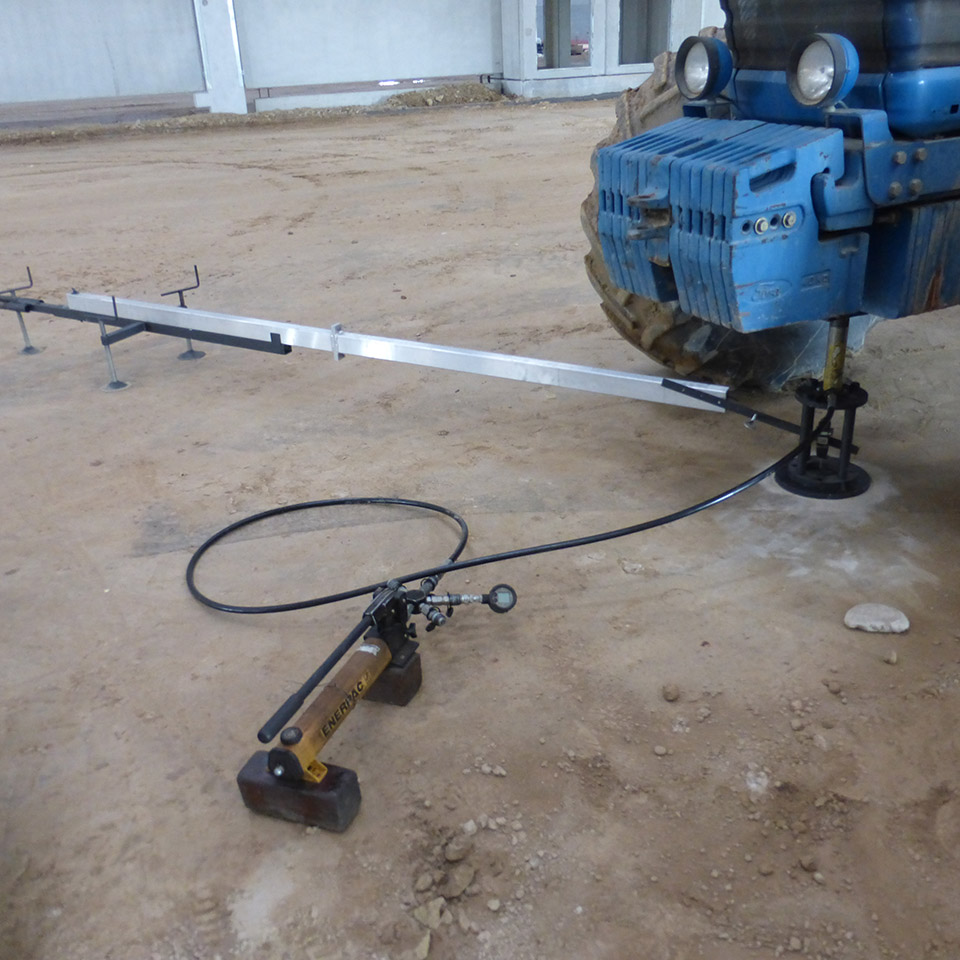

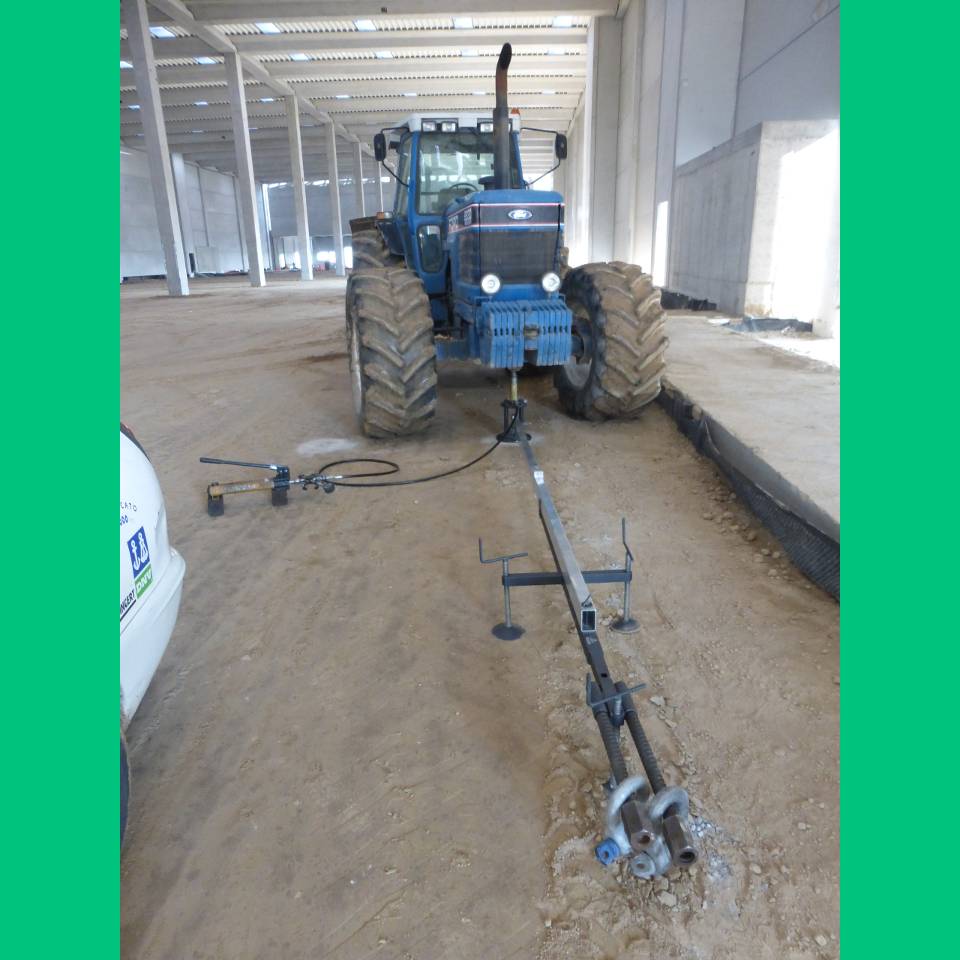

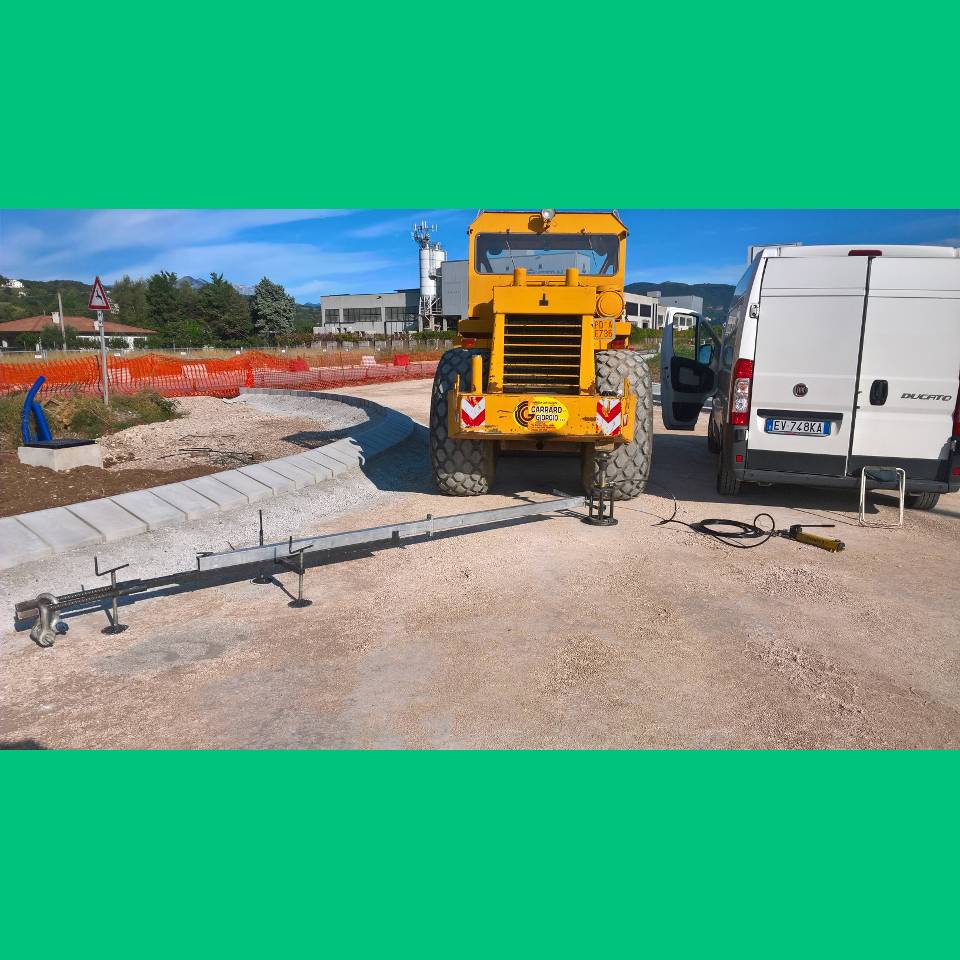

MARTINETTO OLEDINAMICO – POMPA OLEODINAMICA – TRASDUTTORI DI PRESSIONE – TRASDUTTORI DI SPOSTAMENTO – SISTEMA DI ACQUISIZIONE

Normativa di riferimento

UNI EN 1997-2:2007 Eurocodice 7 – Progettazione geotecnica – Parte 2: Indagini e prove nel sottosuolo

CNR B.U. 146 (1992)
